Disjuntor
Protege o cabo contra sobrecarga e curto-circuito. É dimensionado para corrente alta por horas, não para o
pico de um chuveiro. Se o cabo é fino demais para a carga, trocar o disjuntor por um maior "para parar de
desarmar" só remove o aviso e mantém o problema aquecendo dentro da parede.
O padrão de entrada entra na mesma conta. Um wallbox pode somar mais carga do que todo o resto da casa, e
um padrão dimensionado anos atrás, para outra realidade de consumo, pode não comportar. É melhor
descobrir na visita do que com o disjuntor geral desarmando.
DR
Protege as pessoas contra choque e fuga de corrente. O DR comum — tipo AC, o mais barato e o mais
vendido — não enxerga fuga de corrente contínua. E o carregador de
carro elétrico, por causa da eletrônica de potência que tem dentro, pode produzir exatamente esse tipo de
fuga.
O problema é de física, não de qualidade do dispositivo. Uma pequena corrente contínua de fuga satura o
núcleo magnético do DR e o cega: ele deixa de detectar também as fugas em corrente alternada, que deveria
ver. O DR fica lá, aparentemente funcionando, e não protege mais ninguém. Há dois caminhos:
- DR tipo B. Detecta fuga em corrente alternada e em corrente
contínua. Resolve sozinho; é a solução mais completa, com valor maior.
- DR tipo A + detecção de 6 mA em corrente contínua. Muitos
wallboxes já trazem de fábrica um detector de corrente contínua residual (RDC-DD, conforme a IEC
62955) que atua em 6 mA. Quando o carregador tem esse recurso — confirmado no manual —, um DR tipo A
de 30 mA no quadro atende, com custo bem menor.
Por isso perguntamos o modelo exato do carregador antes de fechar o orçamento. Sem ele, a escolha entre os
dois é um palpite: ou se gasta a mais sem necessidade, ou se entrega uma instalação que não protege.
DPS

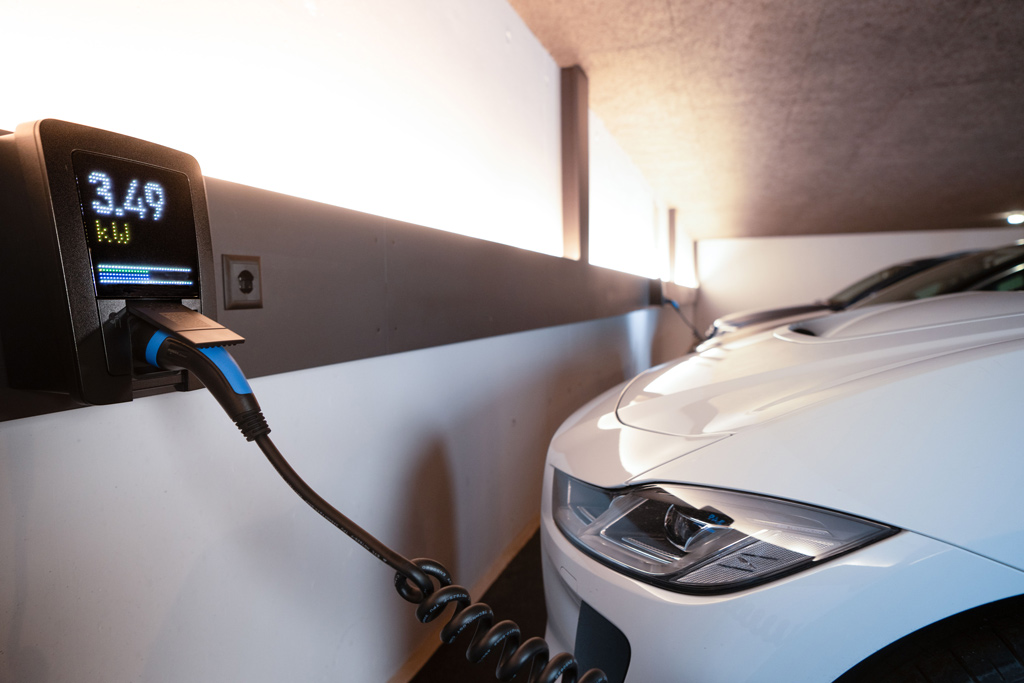

Um wallbox não é uma tomada: é um equipamento eletrônico, com placa de controle, contator, medição de
corrente, comunicação com o carro pelo cabo e, em muitos modelos, Wi-Fi e aplicativo.
Surto é um pico de tensão de curtíssima duração que entra pela rede elétrica: raio caindo nas
proximidades, manobra da concessionária, galho encostando na fiação, a energia voltando depois de uma
queda. Disjuntor e DR não foram feitos para esse pico — ele passa antes de qualquer um dos dois atuar e
chega direto à placa do carregador. Durante a recarga, com o contator fechado, pode atingir também o
carregador de bordo do carro.

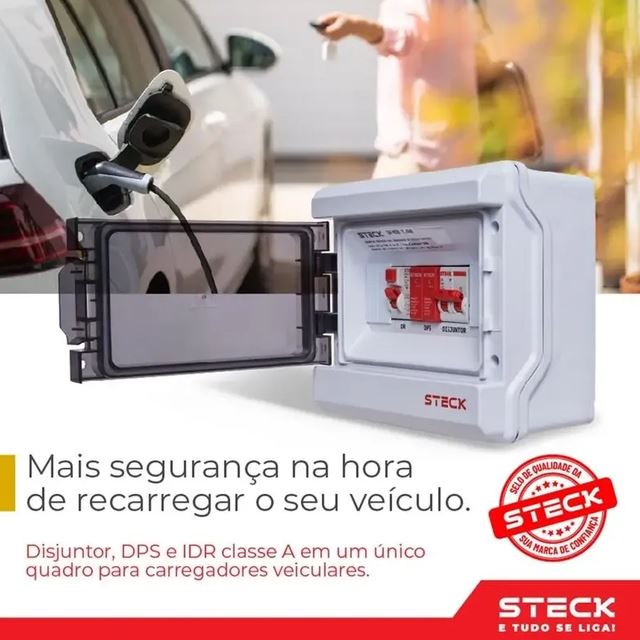

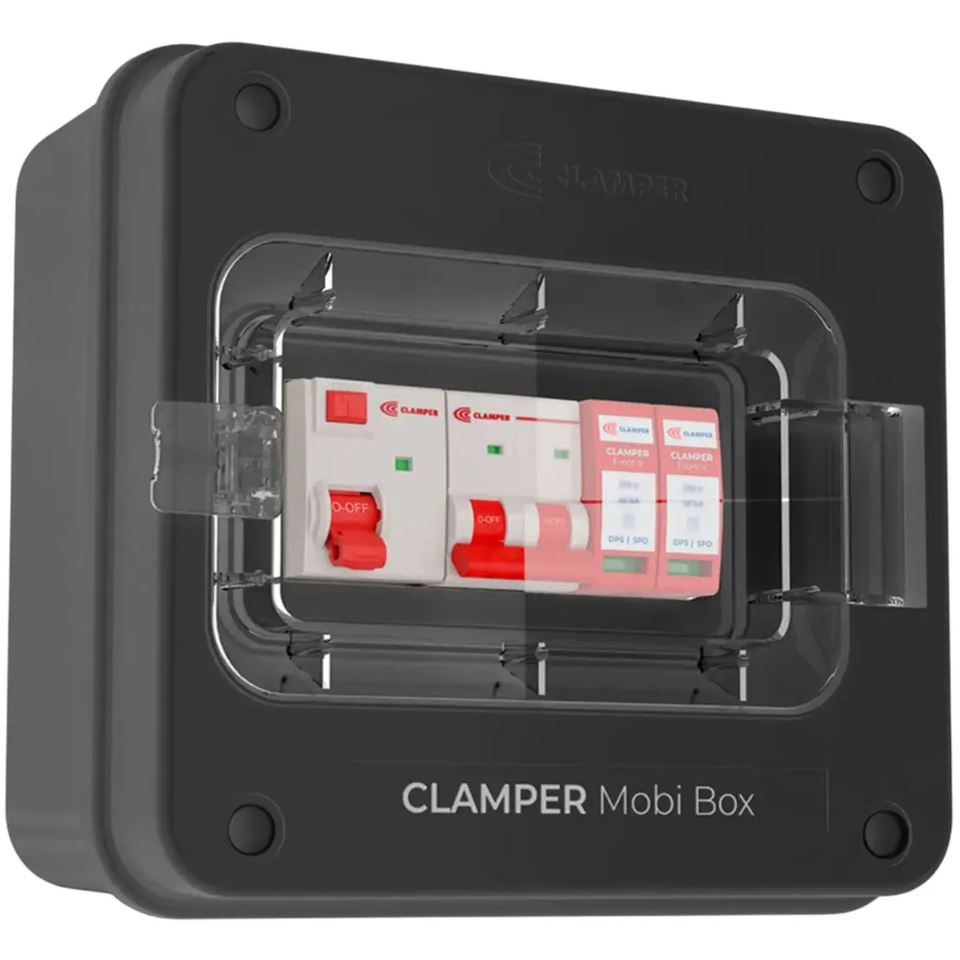

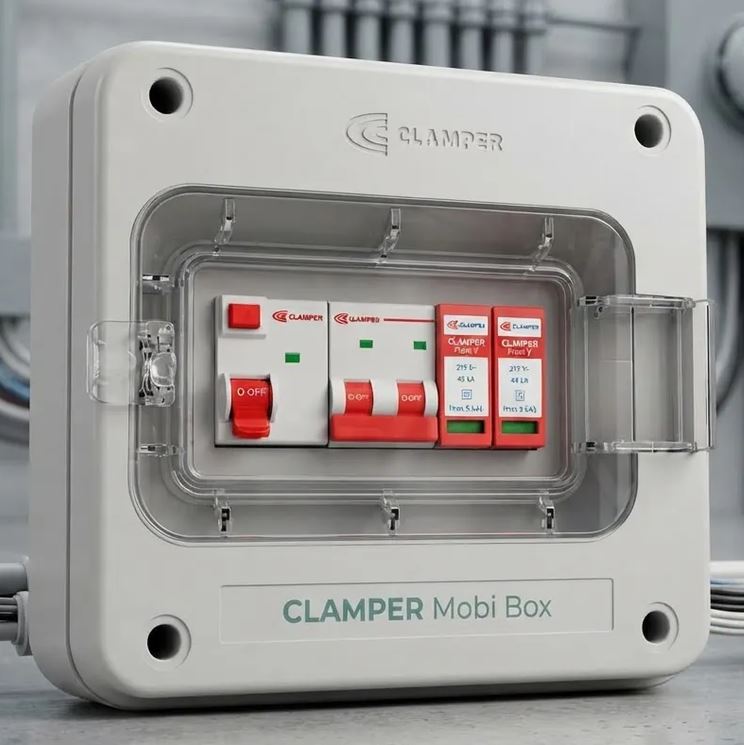

O DPS — Dispositivo de Proteção contra Surtos, instalado no quadro,
desvia esse pico para a terra antes que ele alcance o equipamento. E dano por surto costuma ficar fora da
garantia dos fabricantes. Na instalação, isso significa:
- DPS no quadro que alimenta o carregador. Classe II, adequado
à rede local e ligado com condutores curtos. A NBR 5410 recomenda no máximo 0,5 m de ligação no
total: cabo comprido até o DPS reduz a proteção que ele entrega.

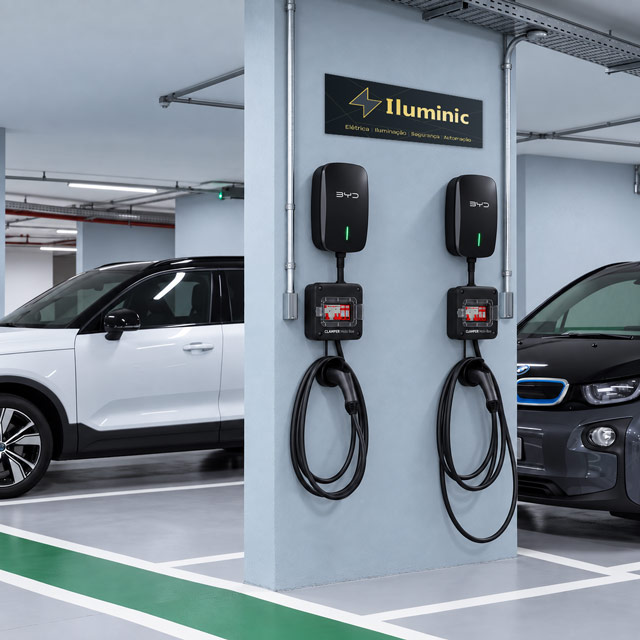

- Segundo DPS junto ao wallbox, quando a vaga é longe. Em
percurso longo, o próprio cabo capta surto no caminho. Um DPS perto do carregador protege o trecho
final, que o DPS do quadro não alcança.
Aterramento
O DPS não absorve o surto: ele o desvia para o condutor de proteção. Se esse condutor não chega a um
aterramento de verdade, o surto não tem para onde ir, e a atuação do DPS fica comprometida.
O aterramento também protege quem encosta no carro. Durante a recarga, a carroceria fica ligada ao terra
da instalação pelo cabo do carregador. Numa falha de isolamento, é por esse caminho que a corrente escoa
e o DR desarma na hora. Sem um condutor de proteção adequado, uma falha de isolamento pode deixar partes
metálicas em condição perigosa, e a proteção contra choque pode não atuar da forma prevista.

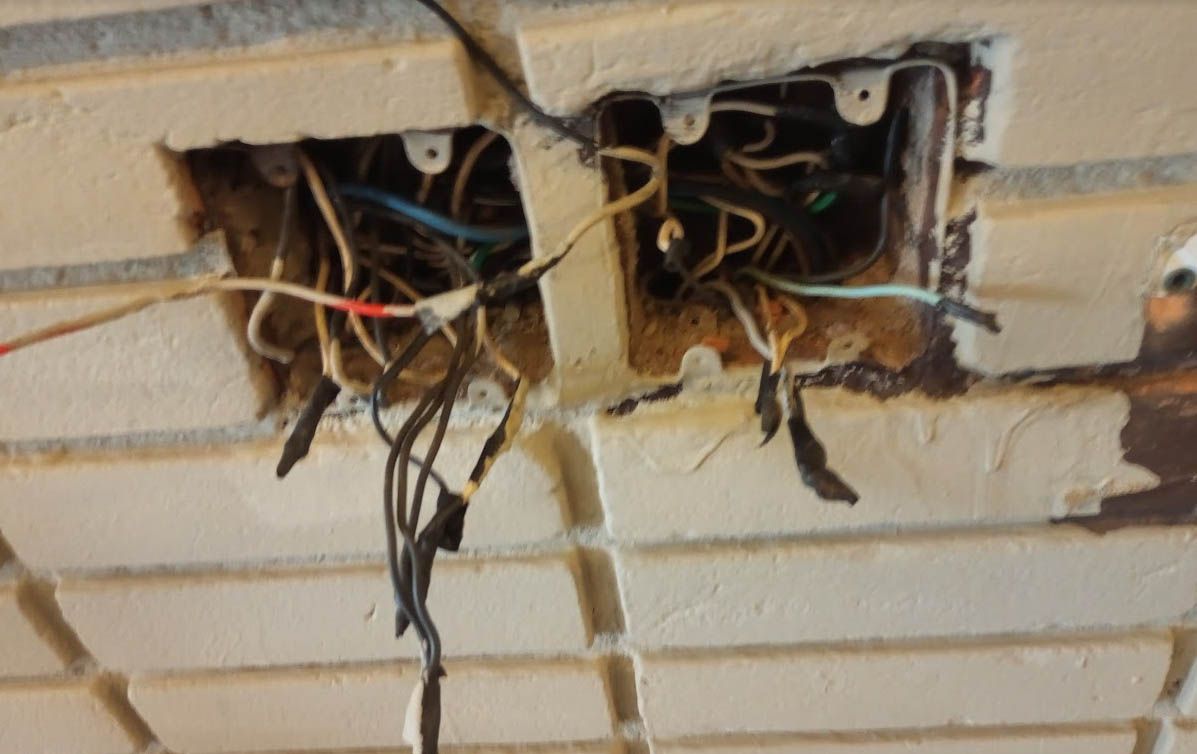

Na prática encontramos casa sem condutor terra, tomada de três pinos com o pino terra solto e "terra"
improvisado no neutro. Muitos wallboxes conferem o aterramento antes de liberar a carga — e o cliente
acha que o carregador veio com defeito. Por isso:
- Aterramento verificado, não presumido. Conferimos o
aterramento existente na visita. Quando ele não atende — ou não existe —, instalamos eletrodo novo e
fazemos a equipotencialização no quadro.

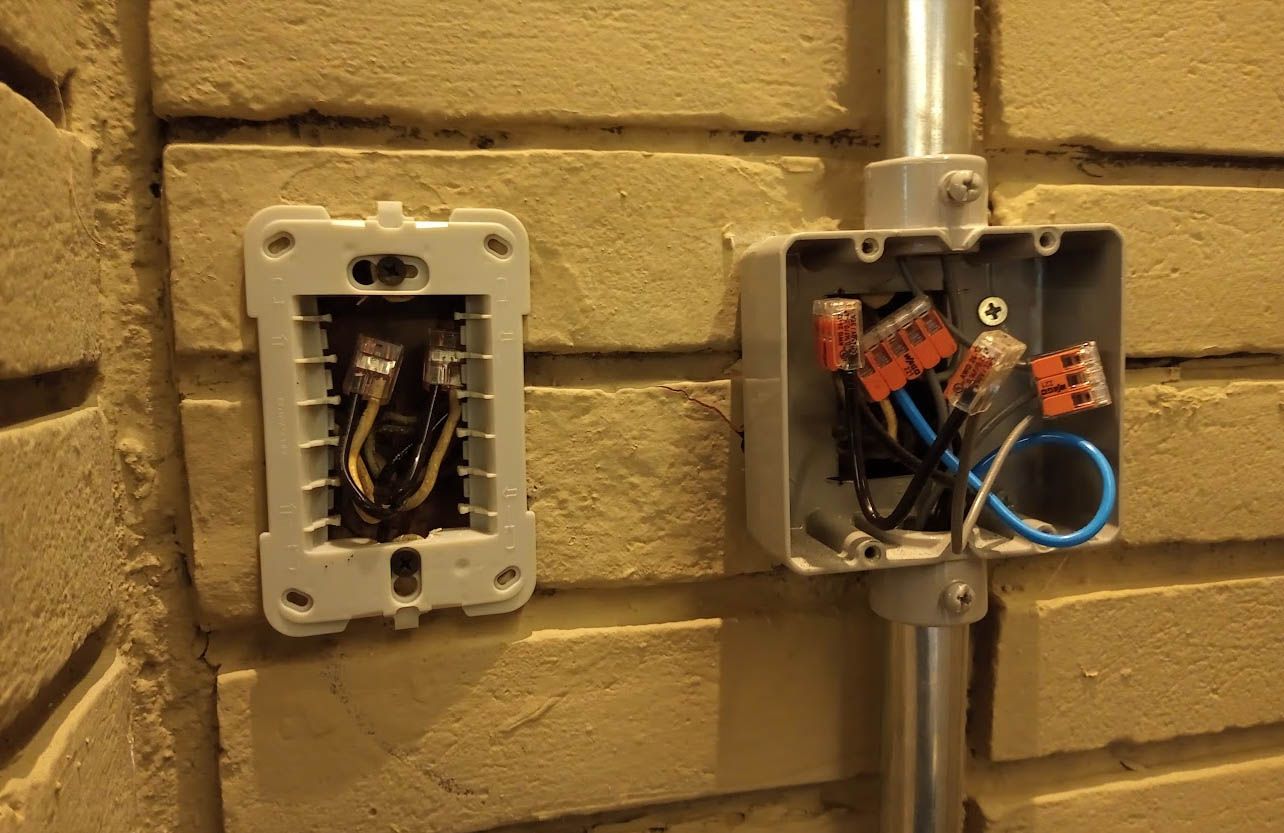

- Condutor de proteção contínuo até a vaga. O fio terra segue
junto com o circuito, do quadro até o wallbox, sem emenda improvisada e sem "terra" tirado do neutro.

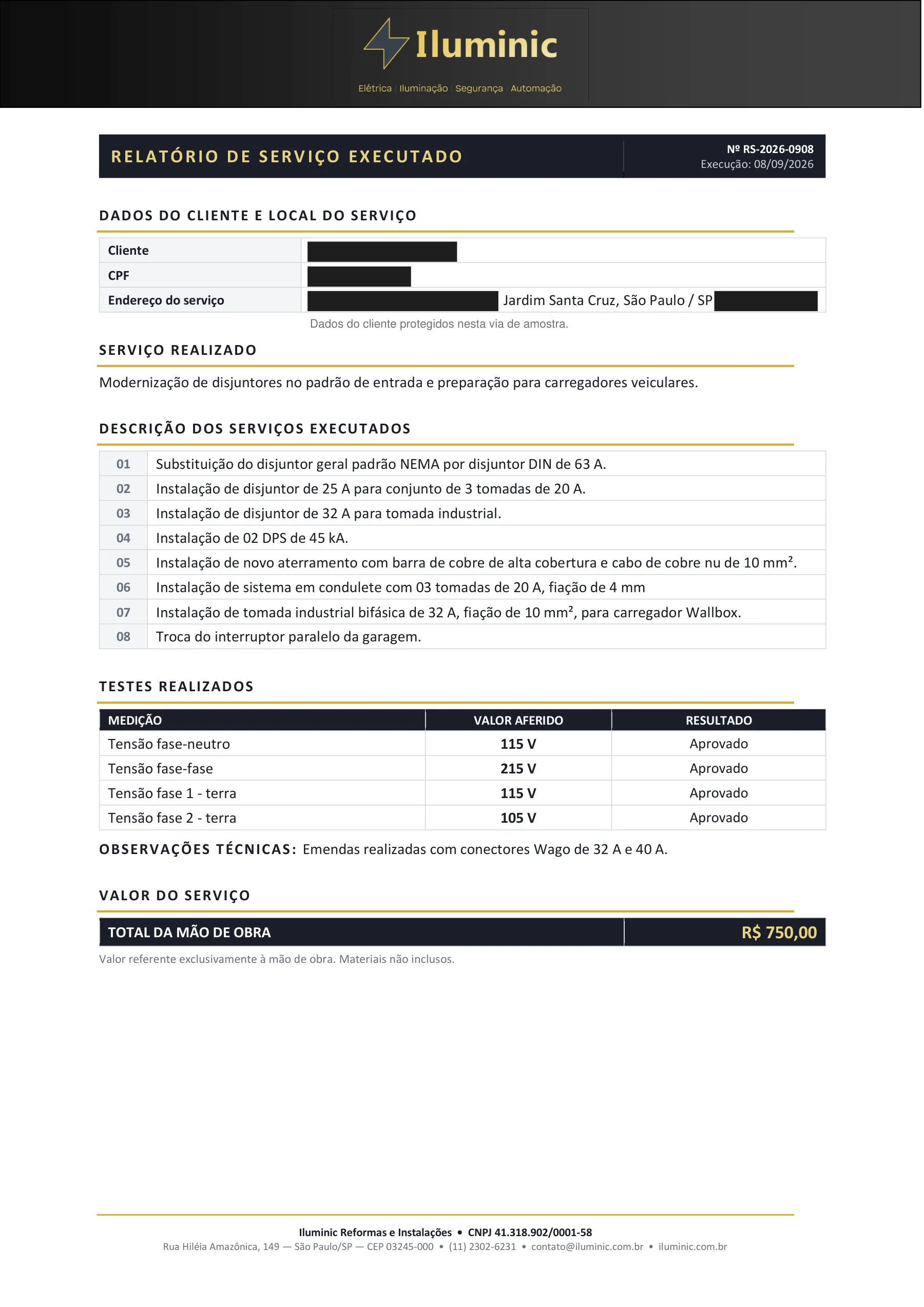

- Medição entre fase, neutro e terra. Diferença fora do
esperado entre essas tensões indica problema no aterramento ou no neutro — e há wallbox que se recusa
a carregar nessa condição.
